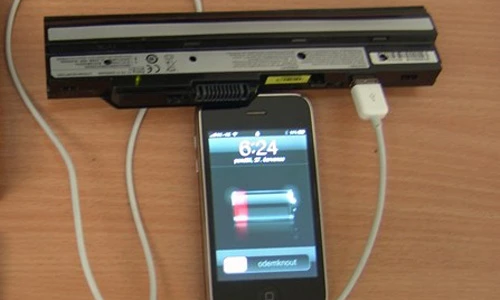

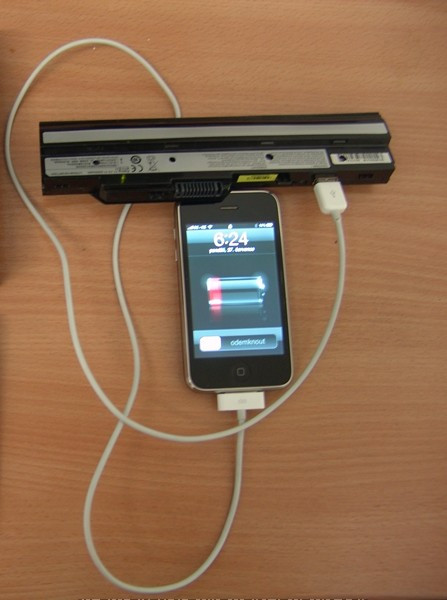

Từ bộ phận pin máy tính cũ không dùng đến, bạn có thể tự chế sạc pin dự phòng cho điện thoại bằng những cách cụ thể sau đây.
Thứ nhất, bạn tháo rời cục pin máy tính ra và kiểm tra các linh kiện bên trong xem cũ hoặc hỏng hóc như thế nào. Tách lấy phần mạch bảo vệ pin vậy là ta đã có mạch bảo vệ tự ngắt khi pin đã được nạp đầy (4.2V), tự ngắt khi chập đầu ra, tự động ngắt tải khi điện áp pin quá thấp xuống mức áp giới hạn (2.5V) bảo vệ tốt cho pin.
Lợi dụng khoảng trống trong pin, bạn nên khoét một cổng nối USB...
... sau đó gắn cổng USB đã có sẵn vào.
Cổng USB sử dụng nguồn điện 5V, nhỏ hơn điện thế chuẩn của một viên pin laptop (12V). Vì thế một mạch điều chỉnh nhỏ sử dụng IC ổn áp 7805 được sử dụng để hạ áp nguồn điện xuống mức 5V.
Tiếp đến, đầu nối dây dẫn từ cổng USB vào mạch bảo vệ pin bạn đã tách sẵn ngay từ đầu.
Dán thêm heatsink lên lưng IC 7805 để tản nhiệt.
Để tránh pin sạc dự phòng tự chế sẽ nóng lên trong quá trình hoạt động, sau khi gắn vỏ pin lại để hoàn thiện bạn nên khoét một lỗ tản nhiệt trên vỏ pin. Như vậy là bạn đã có một sạc pin dự phòng tự chế cho điện thoại của mình. Nguồn ảnh: Cắt từ video Youtube.
